Como Ler Resistores
Learn how to read 3, 4, 5, and 6 band resistor color codes with a color code chart, examples, and step-by-step instructions.
Se você trabalha com eletrônica, provavelmente em algum momento terá que ler os códigos de cores dos resistores para seus circuitos, por exemplo, para reduzir a tensão e não queimar um LED. Embora a leitura de resistores possa envolver um pouco de matemática, permite determinar a resistência do resistor sem usar um ohmímetro, que você aprenderá a ler neste artigo.
Os resistores são usados para diminuir a corrente elétrica de um circuito. A corrente elétrica será restrita dependendo de quanto valor de resistência os resistores têm. Se os resistores têm um valor de resistência alto, a corrente elétrica diminuirá em grande quantidade. Por outro lado, se os resistores têm um valor de resistência baixo, a corrente elétrica diminuirá em pequena quantidade.
Os resistores têm códigos de cores que determinam não apenas o valor da resistência, mas também sua tolerância e, em alguns casos, seu coeficiente de temperatura e taxa de falha. Os códigos de cores foram definidos pela norma internacional IEC 60062, que descreve os códigos de marcação para resistores e capacitores.
Como os resistores podem vir em diferentes tamanhos, formas e valores de resistência, usar códigos de cores permite determinar facilmente seu valor de resistência. Neste artigo, vamos ver a tabela de código de cores do resistor, como ler o valor da resistência baseado em quantas faixas coloridas os resistores têm, bem como explicar outros conceitos como tolerância e taxa de falha.
Tabela de Código de Cores do Resistor

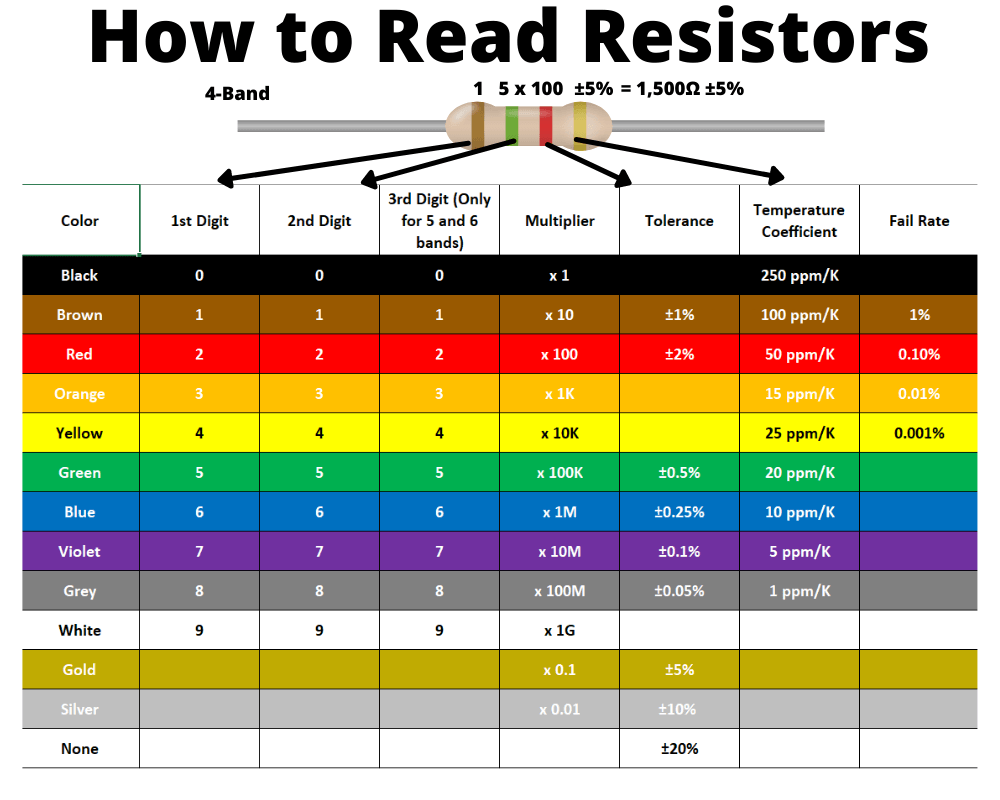

A tabela abaixo mostra os códigos de cores usados para determinar os valores de resistência dos resistores. Vamos dar uma olhada para nos familiarizarmos com os valores das cores antes de entrar profundamente na explicação de como determinar os valores de resistência
Um detalhe importante a notar na tabela acima é que as cores dourado e prata são usadas apenas como multiplicadores e também para determinar a taxa de tolerância dos resistores.
Ler Resistor de Três Faixas

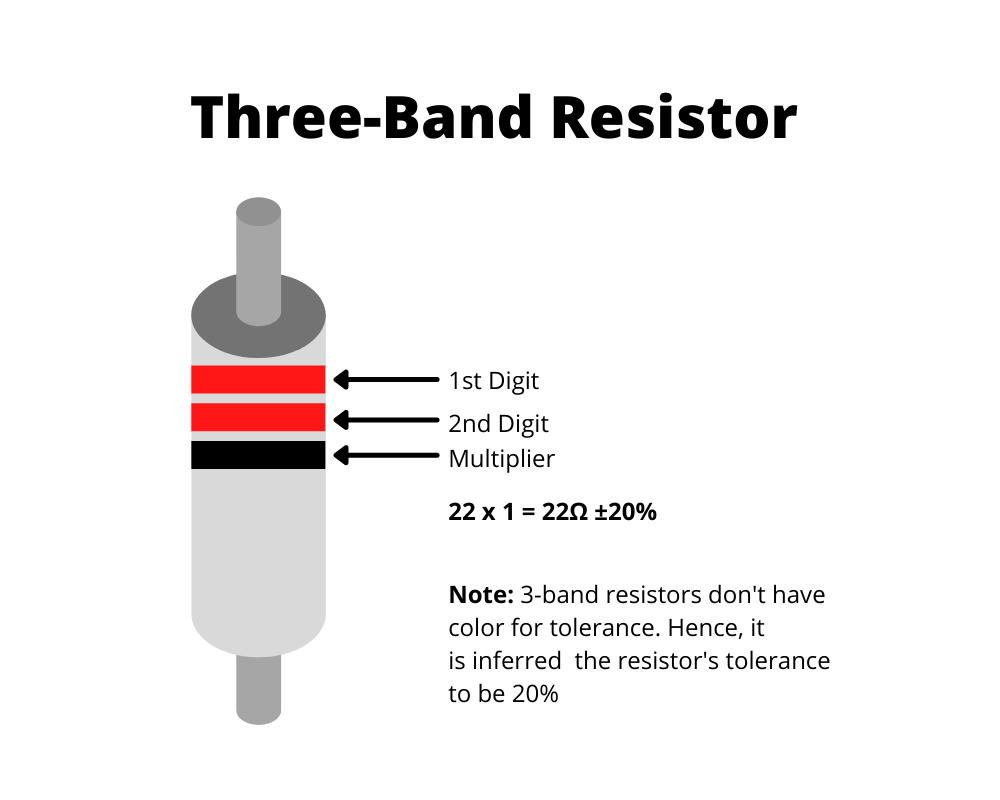

Vamos olhar o seguinte diagrama para ter uma ideia de como ler um resistor de três faixas.
Em um resistor de três faixas, as duas primeiras faixas representam os dígitos do valor da resistência e a terceira faixa representa o multiplicador. Resistores de três faixas não têm uma faixa de tolerância.
No exemplo acima, as três faixas são vermelha, vermelha e preta. Se olharmos a tabela de código de cores, isso significa que temos os dígitos 2 e 2 para as duas primeiras faixas e o multiplicador 1 para a terceira faixa. Portanto, o valor do resistor é 22 x 1 = 22Ω.
Como resistores de três faixas não têm uma faixa colorida descrevendo a taxa de tolerância, infere-se que a tolerância do resistor é 20%.
Ler Resistor de Quatro Faixas

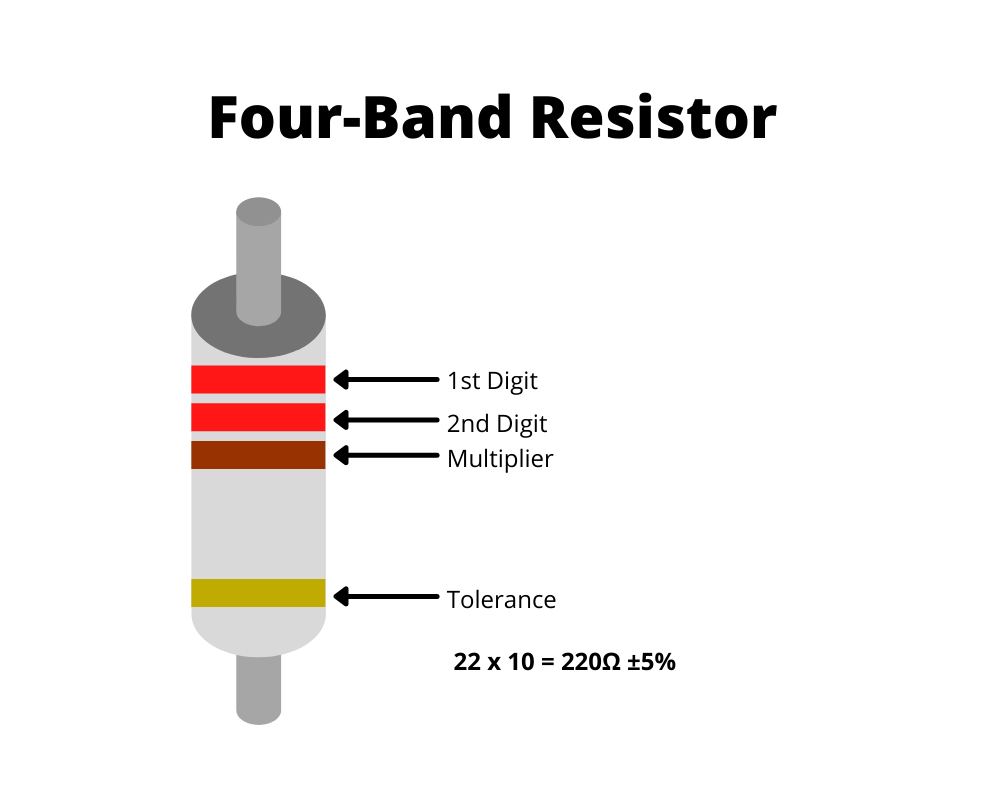

Resistores de quatro faixas são o tipo mais comum de resistores. Eles são lidos quase da mesma forma que você lê um resistor de três faixas, com a adição de ler uma quarta faixa descrevendo a taxa de tolerância do resistor. Portanto, resistores de quatro faixas têm as duas primeiras faixas representando os dígitos do valor da resistência e a terceira faixa representando o multiplicador, e uma quarta faixa determinando a taxa de tolerância.
Se dermos uma olhada no exemplo anterior, temos as seguintes cores: vermelha, vermelha, marrom e dourado. Isso significa que temos os dígitos 2 e 2, com um multiplicador de 10 e uma tolerância de 5%. Portanto, o valor de resistência desse resistor é 22 x 10 = 220Ω ±5%.
Ler Resistor de Cinco Faixas

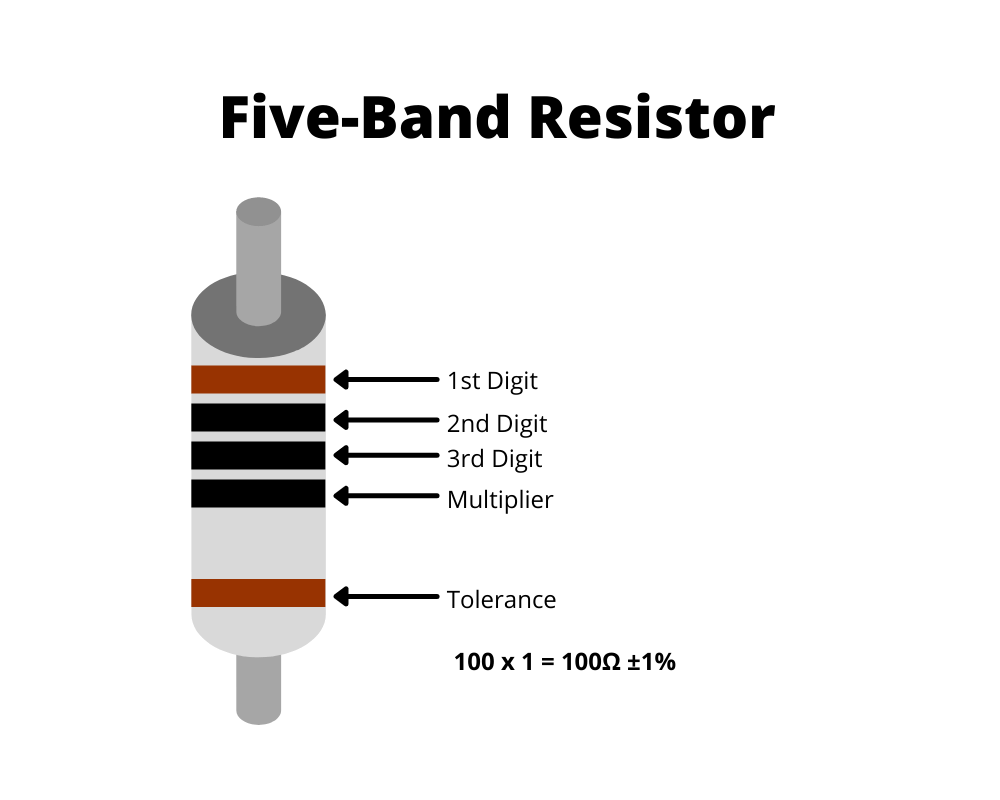

Resistores de cinco faixas fornecem um valor de resistência mais detalhado do que resistores de três e quatro faixas. Em um resistor de cinco faixas, as três primeiras faixas representam os dígitos do valor da resistência, a quarta faixa representa o multiplicador e a quinta faixa é usada para determinar a taxa de tolerância.
Se dermos uma olhada no exemplo anterior, temos as seguintes cores: marrom, preto, preto, preto e marrom. Isso significa que temos os dígitos 1, 0 e 0, com um multiplicador de 1 e uma tolerância de 1%. Portanto, o valor de resistência desse resistor é 100 x 1 = 100Ω ±1%.
Ler Resistor de Seis Faixas

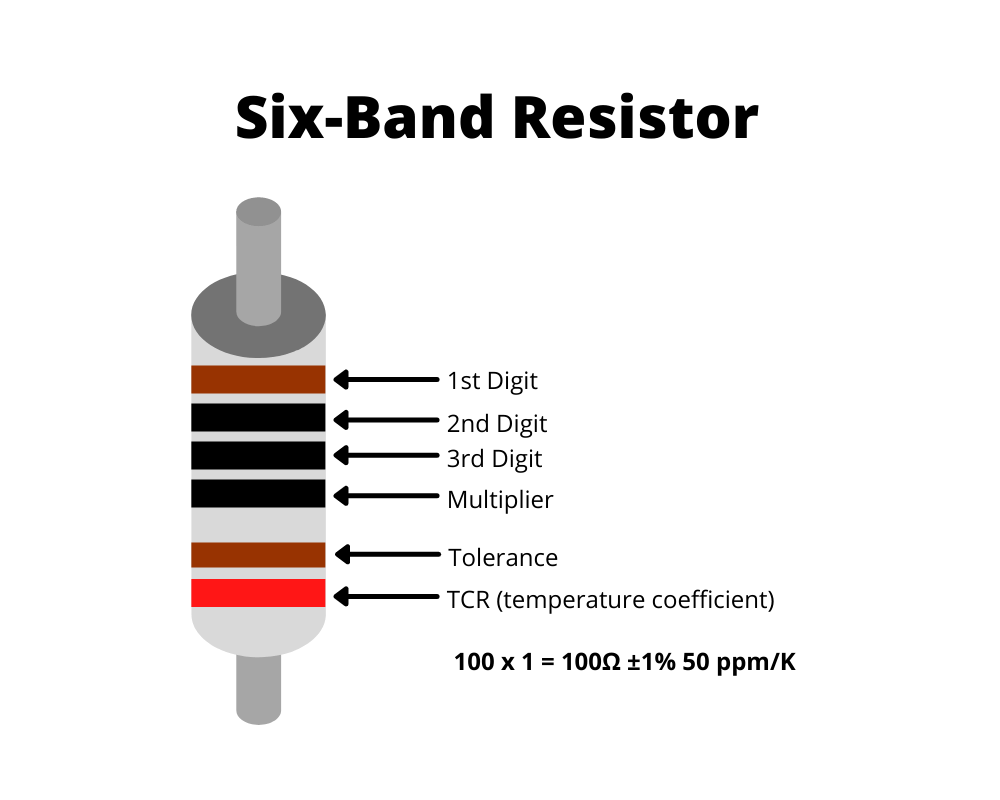

Resistores de seis faixas são lidos quase da mesma forma que resistores de cinco faixas são lidos com a adição de ler o coeficiente de temperatura de resistência (TCR). Portanto, em um resistor de seis faixas, as três primeiras faixas representam os dígitos do valor da resistência, a quarta faixa representa o multiplicador, a quinta faixa é usada para determinar a taxa de tolerância e a sexta faixa determina o coeficiente de temperatura.
Se dermos uma olhada no exemplo anterior, temos as seguintes cores: marrom, preto, preto, preto, marrom e vermelho. Isso significa que temos os dígitos 1, 0 e 0, com um multiplicador de 1, uma tolerância de 1% e um TCR de 50 ppm/K. Portanto, o valor de resistência desse resistor é 100 x 1 = 100Ω ±1% 50 ppm/K.
O que é a Tolerância do Resistor?
A tolerância em um resistor é a diferença do valor listado do resistor. Em outras palavras, é uma porcentagem de erro do valor de resistência de um resistor. Portanto, isso significa que se tivermos um resistor de quatro faixas de 220Ω com uma taxa de tolerância de ±5%, o valor real de resistência do resistor pode variar entre 242 Ω e 198 Ω.
Para calcular a faixa do valor real de resistência baseado na taxa de tolerância, multiplique o valor de resistência listado do resistor pela porcentagem da taxa de tolerância. Então, use o resultado para subtrair ou adicionar ao valor listado do resistor.
Valor do Resistor x Taxa de Tolerância = Diferença
Valor do Resistor - Diferença = Menor Valor Possível do Resistor
Valor do Resistor + Diferença = Maior Valor Possível do Resistor
Dourado e prata são tipicamente usados para denotar a taxa de tolerância de resistores de quatro faixas.
Resistores de três faixas não têm uma faixa denotando a taxa de tolerância. Portanto, infere-se que resistores de três faixas têm ±20%.
O que é o Coeficiente de Temperatura de um Resistor?
Após vermos como ler todos os diferentes tipos de resistores baseados no total de faixas coloridas, os resistores de seis faixas usam uma faixa colorida para determinar o coeficiente de temperatura de um resistor (TCR). No entanto, você entende o que significa o coeficiente de temperatura?
O coeficiente de temperatura de um resistor (TCR) determina a mudança total do valor da resistência conforme a temperatura do resistor muda. O coeficiente de temperatura é medido em ppm/°C (partes por milhão por grau Celsius). No entanto, também podem ser expressos em ppm/°K (partes por milhão por grau Kelvin).
O coeficiente de temperatura é tipicamente encontrado em resistores de alta precisão que têm
Por que não usar números em vez de um código de cores?
Imprimir o valor de resistência no resistor pode parecer uma boa ideia. No entanto, os resistores podem vir em diferentes tamanhos, alguns deles sendo muito pequenos. Portanto, o tamanho das letras impressas nos resistores seria difícil de ler. Além disso, é possível que não houvesse espaço suficiente para fornecer informações importantes como a taxa de tolerância, a taxa de falha e até mesmo o valor de resistência quando o valor é alto.
Desvantagens do Código de Cores
Embora ter um código de cores seja uma maneira inteligente e fácil de denotar o valor de resistência dos resistores, existem algumas desvantagens no uso de cores. Por exemplo, sempre que os resistores excedem seus níveis de temperatura e queimam, pode ser difícil determinar as cores das faixas. Além disso, devido à natureza de ser codificado por cores, impediria pessoas cegas de ler os valores dos resistores
Como Lembrar dos Códigos de Cores dos Resistores
Usando mnemônicos
Lembrar do valor de cada código de cor pode ser complexo. Uma maneira comum de memorizar a tabela de código de cores é criar mnemônicos, que incluem a primeira letra de cada cor em uma frase.
O primeiro passo é ordenar os valores de cada código de cor e determinar a primeira letra de cada cor.
0 = Preto
1 = Marrom
2 = Vermelho
3 = Laranja
4 = Amarelo
5 = Verde
6 = Azul
7 = Violeta
8 = Cinza
9 = Branco
Então, crie uma frase fácil de lembrar que inclua uma palavra por cor que comece com a primeira letra da cor.
Alguns dos mnemônicos mais comuns para memorizar códigos de cores de resistores são:
- Papai Mamãe Viram Linda Abelha Voar Alegre Veloz Cantando Bonito
- Pedro Maria Viu Luiza Andar Veloz Até Villa Cantando Bem
Baixar a Tabela de Código de Cores
Para aqueles que ainda acham difícil lembrar dos códigos de cores dos resistores usando mnemônicos, é recomendado baixar ou imprimir a tabela de código de cores e salvá-la em sua caixa de ferramentas de eletrônica para se referir facilmente a ela sempre que necessário.
Baixar a Tabela de Código de Cores do Resistor.
Passo a Passo: Como Ler um Resistor com um Multímetro

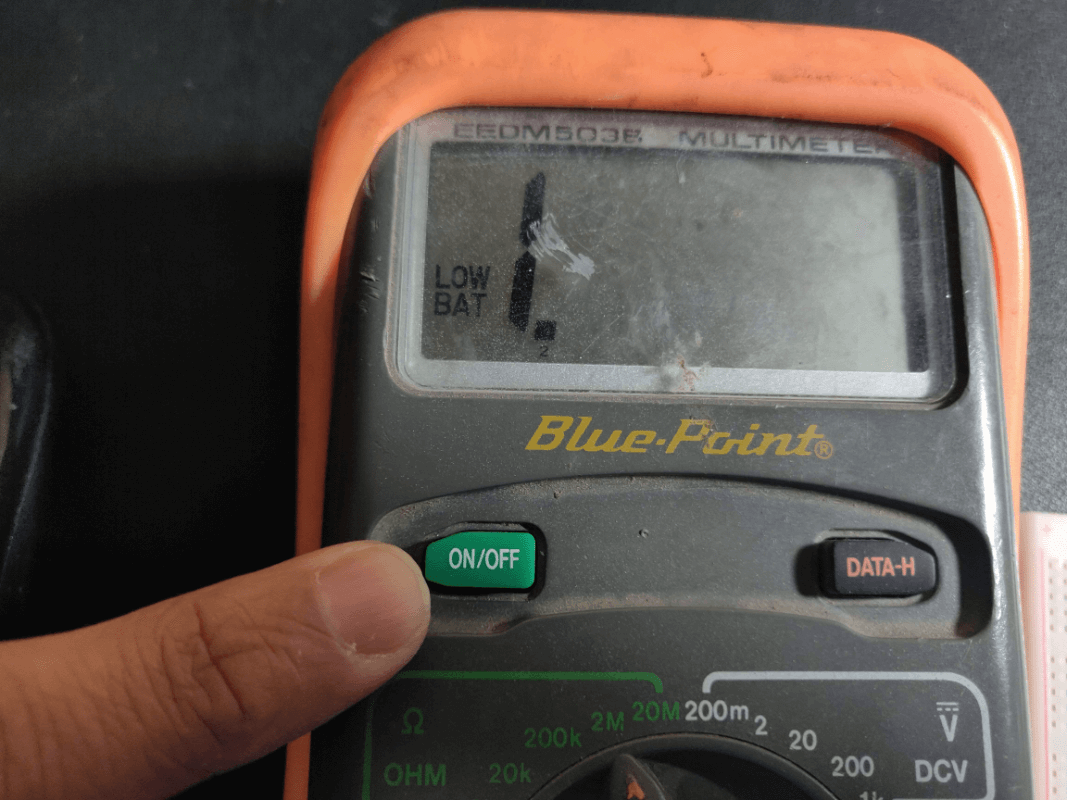

Ligar o Multímetro
Caso você não tenha ligado o multímetro, certifique-se de ligá-lo.

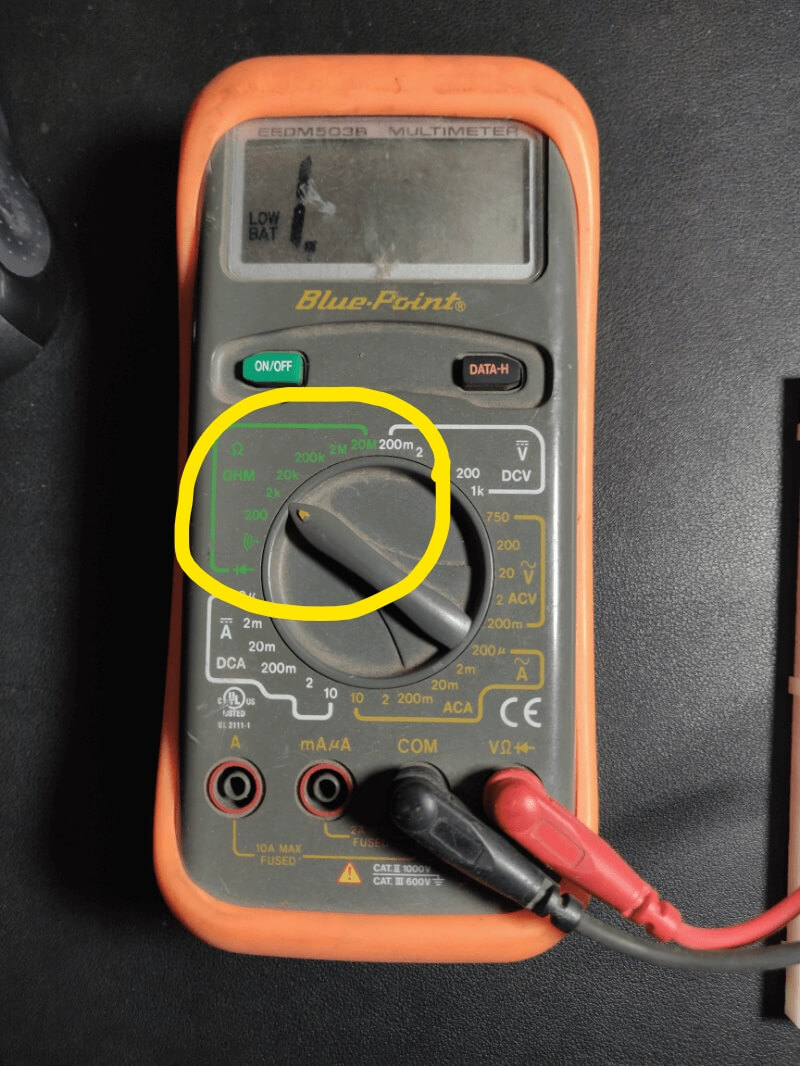

Configurar o Multímetro no Modo Ohmímetro
Multímetros podem nos ajudar a medir tensão, corrente e resistência. Certifique-se de configurá-lo no ohmímetro ou para medir resistência

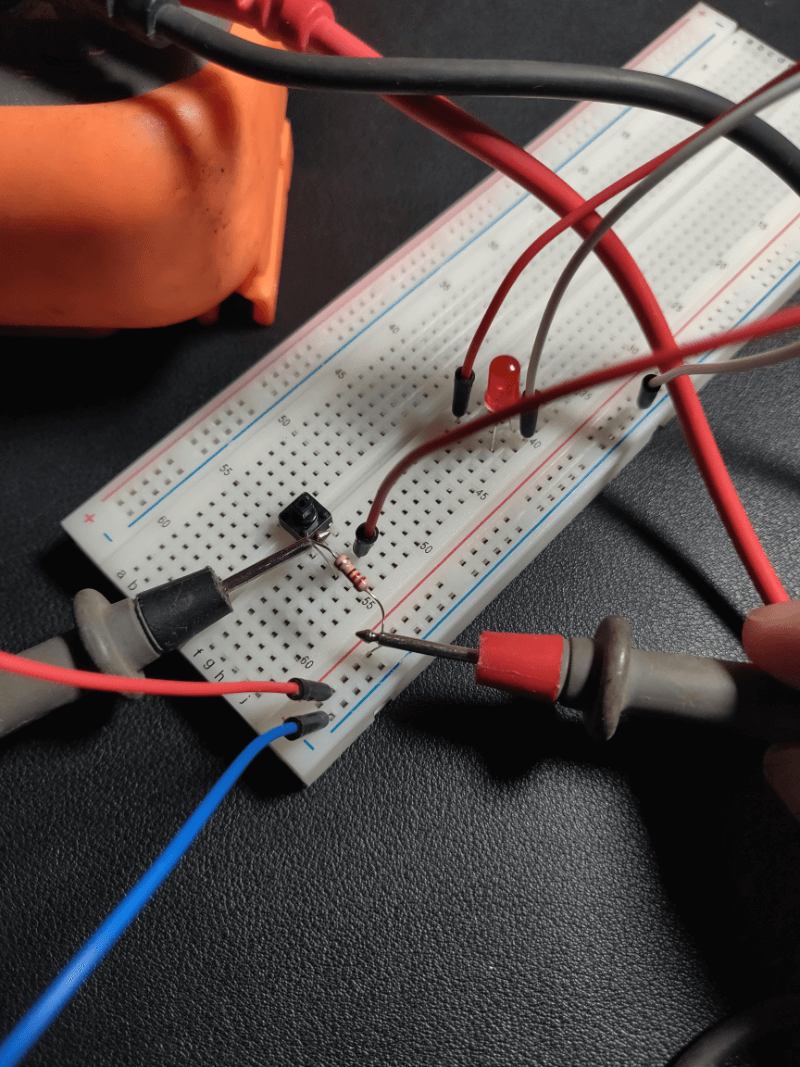

Colocar as Sondas Positiva e Negativa no Resistor
Localize o resistor no circuito. Então, pegue as sondas positiva e negativa e coloque cada sonda em uma extremidade do resistor.

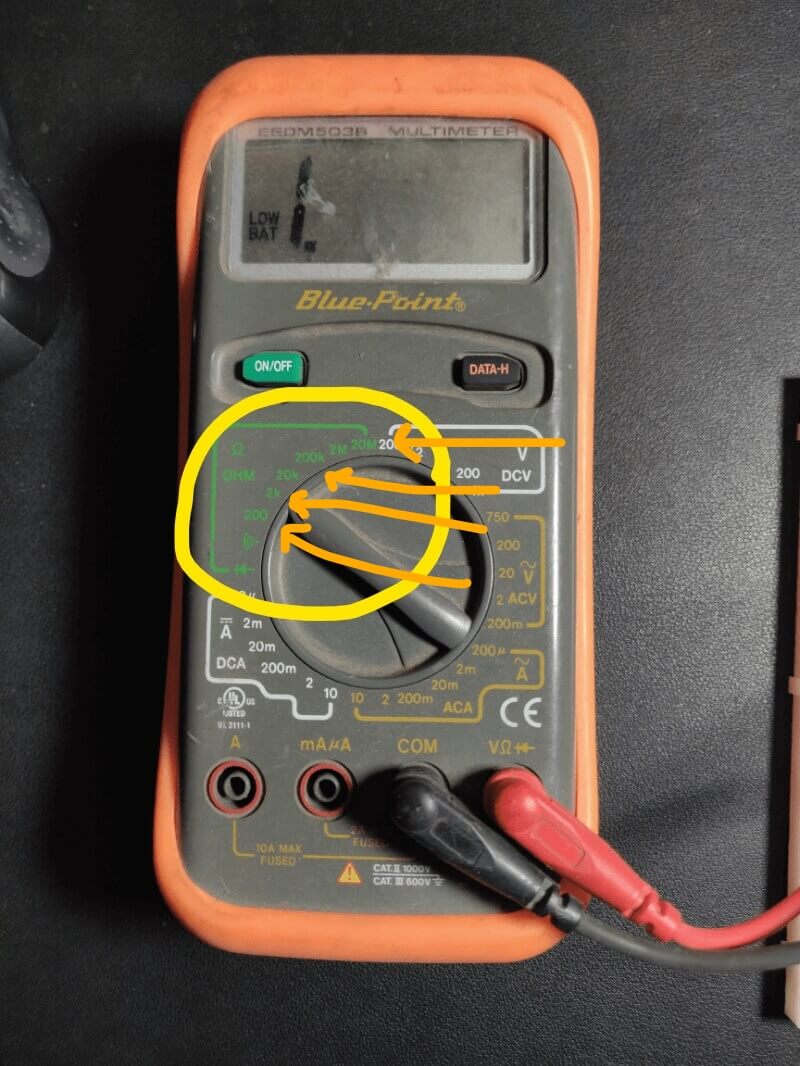

Ajustar a Faixa do Ohmímetro
Ajuste a faixa do ohmímetro se necessário. Por exemplo, este multímetro tem diferentes faixas para exibir o valor de resistência como 200, 2k, 20k, 200k, 2M e 20M.

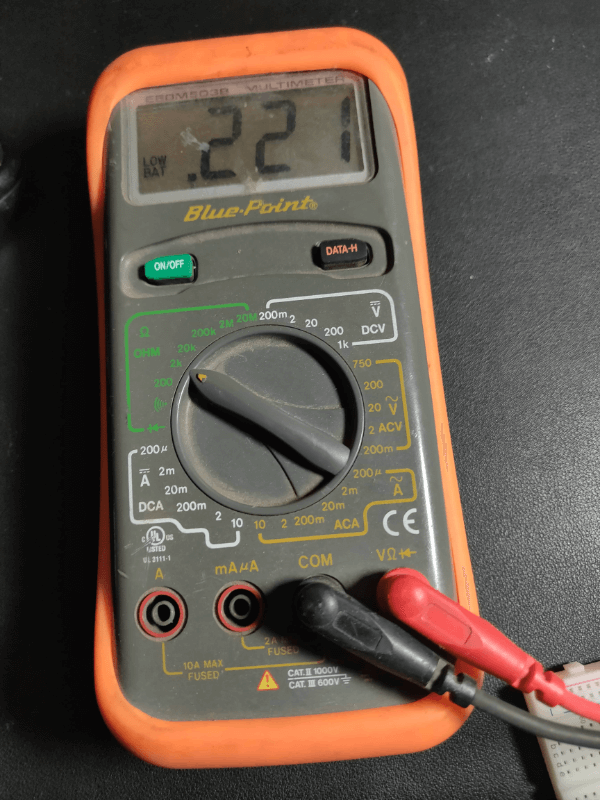

Obter o Valor do Resistor
Finalmente, você deve ver o valor do resistor. Como eu havia configurado na faixa de 2k e estou medindo um resistor de 220Ω, ele mostrará como 0.220Ωk
