Resistores de Zero Ohm: O Que São e Por Que São Usados

Você já encontrou um resistor com apenas uma faixa preta em uma placa de circuito impresso (PCI) antes? Você pesquisou imediatamente no Google para descobrir que tipo de resistor era? É provável que fosse um resistor de zero ohm.

Resistores de zero ohm são resistores com um valor de resistência insignificante, quase nenhuma resistência, usados como um cabo jumper que conecta circuitos em uma PCI. O uso de resistores de zero ohm parece desnecessário à primeira vista, pois eles restringem em pequenos valores a corrente elétrica de um circuito, se praticamente nada. Daí a definição de resistores de zero ohm.

Resistores de zero ohm são incomuns para aqueles que criam circuitos eletrônicos como hobby e até mesmo para alguns profissionais. Neste artigo, vamos explicar os diferentes tipos de resistores de zero ohm, as razões pelas quais são usados, os benefícios de usá-los, além de responder outras perguntas frequentes.

Tipos de Resistores de Zero Ohm

Existem dois tipos de resistores de zero ohm. Resistores bobinados e resistores de montagem em superfície. Vamos dar uma olhada em cada um deles.

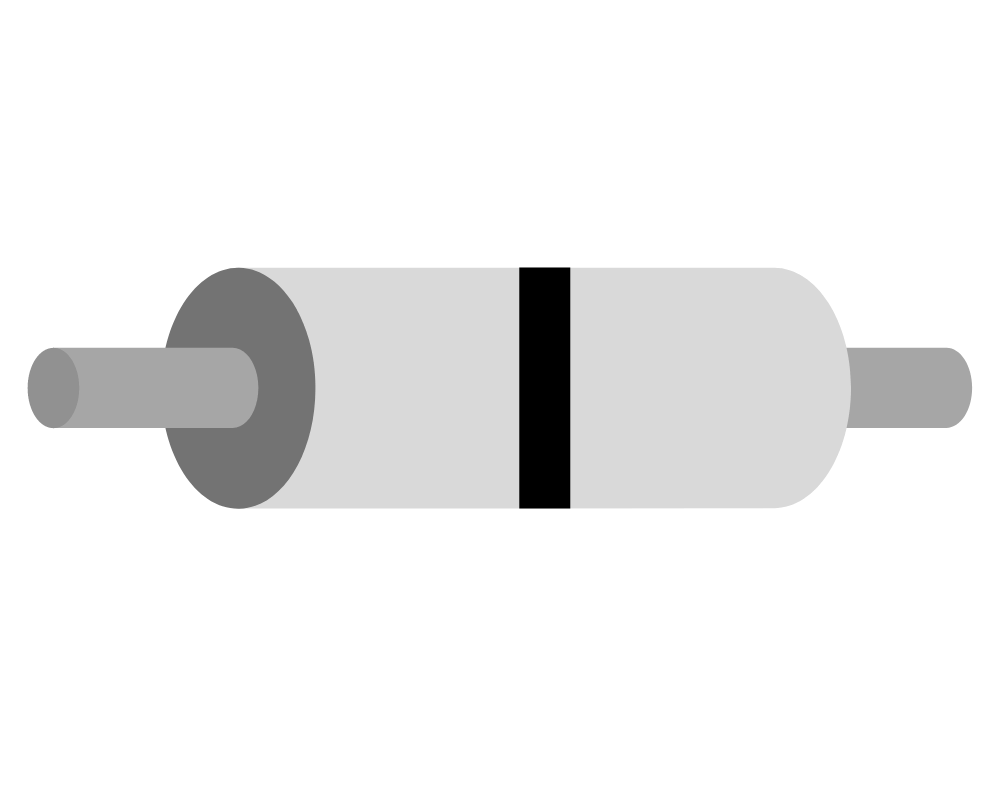

Resistores de Zero Ohm Bobinados

Um resistor bobinado é um fio enrolado em torno de um núcleo isolante, geralmente cerâmica, plástico ou fibra de vidro, com cada extremidade do fio soldada ao núcleo. Resistores bobinados são os resistores mais comuns, especialmente para aqueles que estão começando a aprender sobre eletrônica.

Resistores bobinados tipicamente têm faixas de código de cores que ajudam as pessoas a ler o valor de resistência dos resistores sem a necessidade de usar um multímetro. Este tipo de resistor tipicamente tem três a seis faixas coloridas. No entanto, resistores de zero ohm são diferentes, pois têm apenas uma faixa de cor preta.

Resistor de Zero Ohm de Montagem em Superfície (SMD)

Resistores de montagem em superfície são tipicamente menores que os resistores bobinados tradicionais. Eles ocupam menos espaço em um circuito e são principalmente usados em PCIs profissionalmente fabricadas.

Ao contrário dos resistores bobinados, resistores SMD não usam um sistema de faixas coloridas para determinar o valor de resistência. Resistores SMD usam um sistema de três e quatro dígitos seguindo o padrão IEC 60062:2016.

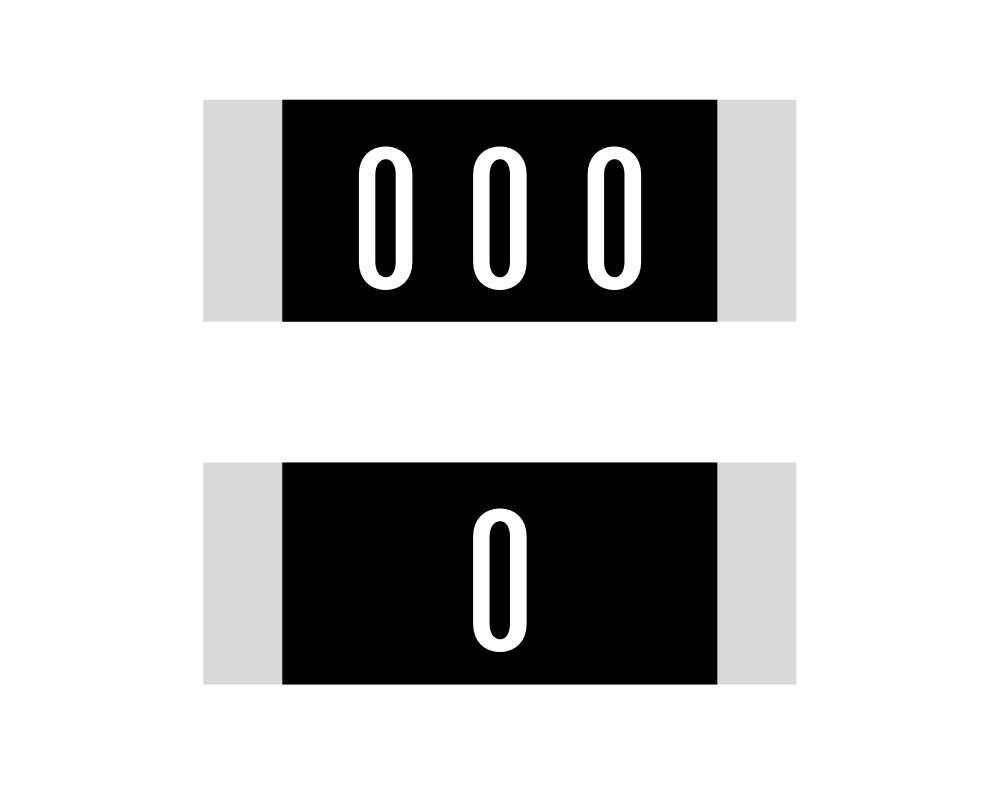

Resistores SMD de zero ohm são fáceis de determinar, pois são rotulados com um zero (0) ou 3 zeros (000) na superfície.

Razões Pelas Quais Resistores de Zero Ohm São Usados

Flexibilidade

Ao construir protótipos de circuito usando uma protoboard, você usa fios jumper para conectar todos os componentes elétricos de um circuito. Quando você decide levar o circuito protótipo para um circuito profissional, alguns desses fios jumper podem ser substituídos pelo uso de resistores de zero ohm.

Criar uma PCI profissional requer um projeto esquemático inicial de um circuito. No entanto, há frequentemente incógnitas ao criar esses circuitos, pois nem sempre é possível saber como configurar os circuitos até que haja teste e experimentação adequados. Isso significa que mudanças podem ser necessárias a qualquer momento e precisa haver algum nível de flexibilidade no circuito para modificações.

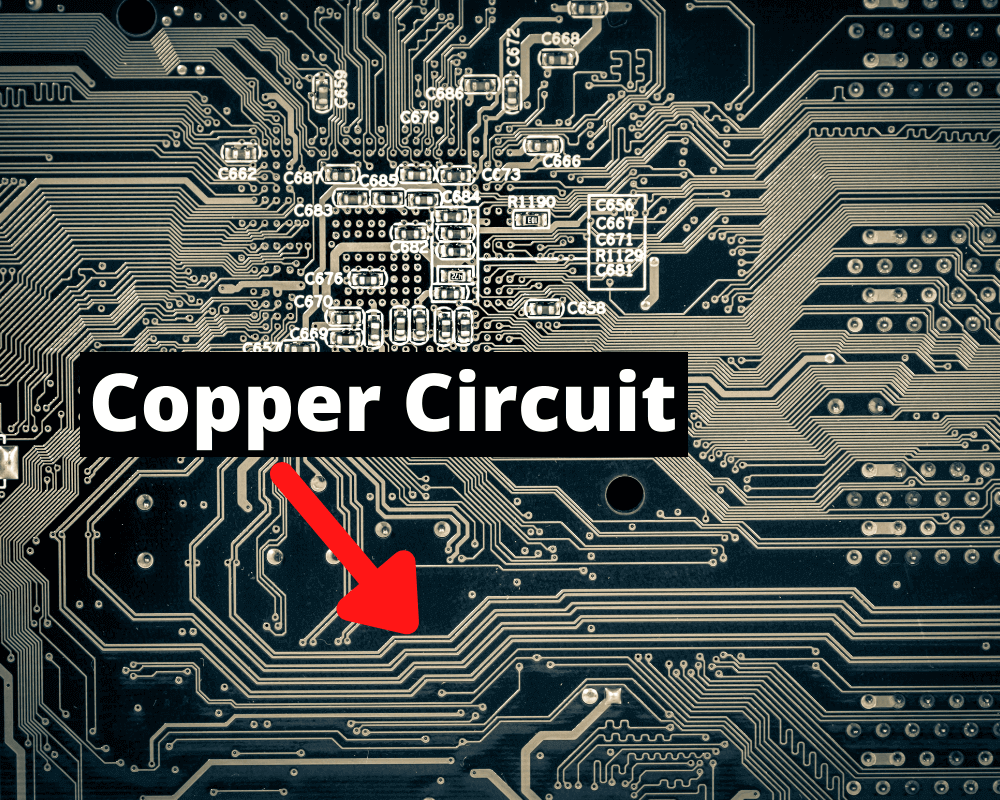

Devido à natureza das PCIs, essas placas tendem a ter um circuito de cobre impresso que mapeia os pontos de conexão entre todos os componentes eletrônicos.

Digamos que depois de testar uma PCI, você descobriu que precisa adicionar um resistor, um capacitor ou qualquer outro componente para cuidar de um caso limite. Uma maneira é fazer mudanças em um circuito de cobre impresso. No entanto, pense em como este processo pode ser difícil: demorado e manual.

Ao projetar um circuito para usar resistores de zero ohm, permite que o circuito seja flexível para modificações. É mais fácil trocar um resistor do que fazer mudanças no circuito uma vez que está impresso na placa.

Esta flexibilidade também permite configurar a mesma placa de circuito para produtos diferentes. Do ponto de vista de custo, pode ser mais acessível substituir os materiais do que fazer mudanças em uma PCI existente. Desta forma, resistores de zero ohm podem funcionar como marcadores de posição para resistores, capacitores e indutores.

Mais Barato que Inserir Fios Jumper

Se a ideia por trás do uso de resistores de zero ohm é ter flexibilidade no circuito em caso de necessidade de mudanças, os resistores de zero ohm atuam como fios jumper.

Você pode se perguntar por que não usar fios jumper em vez de resistores de zero ohm?

Uma das razões mais comuns pelas quais resistores de zero ohm são usados é porque sempre que o circuito vai da fase de prototipagem para a fase de produção, máquinas de inserção automatizadas são usadas para produzir em massa os circuitos.

Infelizmente, se fôssemos usar fios jumper no circuito, isso exigiria usar uma máquina diferente e até trabalho manual para cortar, dobrar e inserir os fios nos circuitos, que é um processo mais caro, sem mencionar o quão demorado poderia ser. O custo de comprar resistores de zero ohm e inseri-los usando máquinas de inserção automatizadas é menor que instalar fios jumper.

Teste e Calibração

Ter resistores de zero ohm também dá a flexibilidade para testar correntes em circuitos conectados em série com fontes de alimentação. Portanto, é fácil dessoldar uma extremidade do resistor para medir a corrente, e depois soldá-lo de volta ao circuito do que tentar cortar trilhas do circuito e tentar conectá-las de volta após coletar medições de corrente.

Em situações ideais, isso nem sempre é aplicável, pois profissionais devem ter medido a corrente antes de criar uma PCI final.

Outro caso de uso de resistores de zero ohm é quando há circuitos usando filtros passa-baixa resistor-capacitor (RC), mas após o teste os profissionais percebem que os filtros não são necessários. Portanto, resistores de zero ohm são instalados para substituir o resistor no filtro RC e então deixam o capacitor fora.

Perguntas Frequentes

Devo usar um resistor de zero ohm ao prototipar circuitos?

Se você está usando a protoboard para construir protótipos de circuito ou passando algum tempo trabalhando com eletrônica como hobby, provavelmente você não precisará usar resistores de zero. É mais prático usar fios jumper, pois eles geralmente vêm ao comprar kits eletrônicos, ou são fáceis de cortar e dobrar caso você precise conectar componentes eletrônicos sem a necessidade de comprar novos componentes como um resistor de zero ohm.

Qual é a resistência de um resistor de zero ohm?

Dizer que o valor de resistência dos resistores de zero ohm é zero seria incorreto, pois eles têm um pequeno valor de resistência. O fato de ser feito de material mostra que tem alguma resistência interna. É possível encontrar resistores de zero ohm com classificação de potência de 1/4W e 1/8W. Por exemplo, a resistência real de um resistor de zero ohm de 1/4W é aproximadamente 0,003Ω, e 0,004Ω em resistores de zero de 1/8W.

Um Resistor de Zero Ohm Pode Restringir o Fluxo de Corrente?

Como há uma resistência real nos resistores de zero ohm, como qualquer outro resistor, eles podem restringir o fluxo de corrente. No entanto, mal restringem a corrente elétrica devido aos valores de resistência serem insignificantes.

Diferença entre um resistor de zero ohm e um fio direto (jumper)

Não há diferença funcional entre usar resistores de zero ohm e um fio direto em uma PCI se ambos são destinados a conectar o circuito ou componentes eletrônicos. A principal diferença reside em quão flexível e barato é usar resistores de zero ohm durante a produção de PCIs.

Posso substituir um resistor de zero ohm?

Se você tem um resistor de zero ohm queimado e não tem outro resistor de zero ohm com a mesma especificação para substituí-lo, você pode usar um fio jumper como substituto. Lembre-se, resistores de zero ohm são tipicamente usados durante a fabricação de PCI como marcadores de posição de resistores ou capacitores, atuando como um fio jumper.
